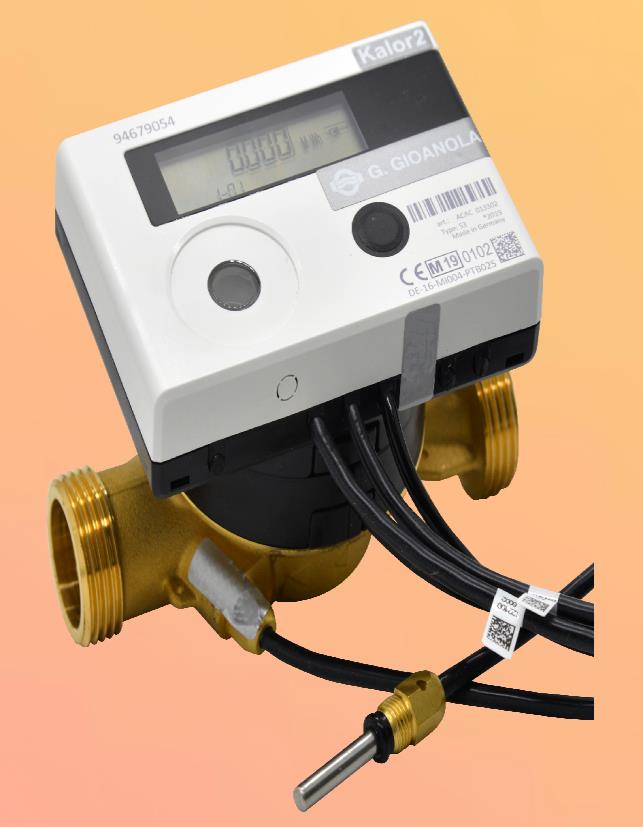

Contatore compatto per energia termica KALOR2 Gioanola

per impianti di riscaldamento e raffreddamento

Documenti Allegati

Scarica la scheda

  • Omologazione MID MI004 Direttiva 2014/32/UE
  • Classe d’accuratezza: EN1434 classe 3
  • Protezione IP65
  • Classe Meccanica M1 / Elettromagnetica E1
  • Range di temperatura 15°C … 90°C
  • Contatore compatto idoneo alla contabilizzazione diretta dell’energia termica negli impianti di riscaldamento/raffreddamento dove viene utilizzata l’acqua come vettore del calore con temperatura max di 90 °C
  • Il contatore è composto da tre unità principali: misuratore di volume meccanico, unità elettronica, sonde di temperatura
  • Misuratore di volume con rilevazione flusso bidirezionale induttivo, innesto sonda di ritorno (versione standard) nel corpo cassa, temperatura max. fluido 90 °C
  • Unità elettronica splittabile (50 cm) con display digitale a 8 caratteri più simbologia speciale, alimentazione con batteria (sostituibile) al Litio 3V della durata stimata di 10 anni secondo condizioni operative e ambientali, interfaccia ottica di comunicazione/configurazione, menu d’interrogazione azionabile tramite tasto su 3 livelli (principale/tecnico/statistico), storico lettura dati mensili fino a 15 mesi da display (24 da interfaccia ottica o via M-Bus)
  • Sonde di temperatura modello PT1000 diam. 5 mm con cavo da 1,5 mt, collegamento a 2 fili conduttori (1 sonda inserita nel corpo cassa/1 sonda libera)
  • Configurazione da software installazione su circuito di mandata e utilizzo (non certificato) di glicole per tipo e percentuale diluita con valore energia ≤ 10kWh

Opzioni:

  • Uscita M-Bus cavo protocollo EN13757-2 EN13757-3 + 3 ingressi impulsivi per collegamento contatori AFS ACS
  • Uscita M-Bus cavo protocollo EN13757-2 EN13757-3
  • Doppia uscita impulsiva a potenziale libero classe OA energia/volume o energia/energia durata impulso 125ms – Corrente max 120mA-Resistenza max.25 Ohm – (durata batteria 6 anni + 1 versione con uscita impulsi)
  • Doppio registro contabilizzazione calorie/frigorie (Vedere certificazioni nazionali ove previste per la versione caldo/freddo)
  • Interfaccia Wireless M-Bus su frequenza 868Mhz – Modalità T1, S1 – Protocollo conforme Norma EN13757-4 – OMS + 3 ingressi impulsivi per collegamento contatori AFS ACS
  • Alimentazione da rete 230V o 24V

Accessori:

– Raccordo a TEE 1/2” 3/4” montaggio bagnato

– Raccordo a TEE c/valvola a sfera 1/2” 3/4” montaggio bagnato

– Kit raccordi (2 dadi/2 canotti/2 guarnizioni) 1/2” x 3/4” / 3/4” x 1”

– Filtro impurità a Y 1/2” 3/4”
