EQUIMETER

EQUIMETER

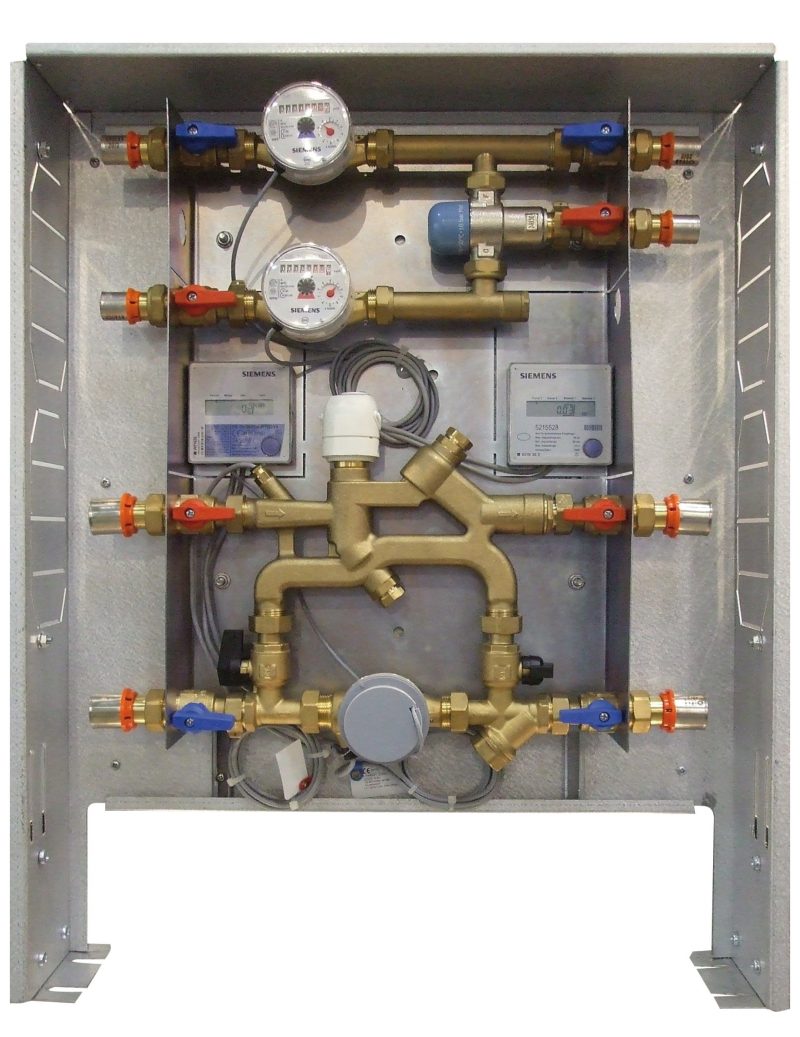

Il modulo EQUIMETER di IVAR è un sistema completo per la contabilizzazione diretta del calore in impianti centralizzati a zone. Progettato per essere compatto e molto funzionale, è dotato di valvola estate/inverno motorizzabile con attuatore elettrotermico comandato da termostato, valvole di bilanciamento, valvole di intercettazione e filtro di protezione del contatore di calore.

Peculiarità del blocco di contabilizzazione del calore è la possibilità di bilanciare il sistema sia in alimentazione sia in by-pass sfruttando la lettura di portata del contatore di calore, rendendo in questo modo le operazioni di messa in opera estremamente semplici.

Esistono due diverse varianti del blocco di contabilizzazione del calore,  una che permette l’inserimento di contatori di calore con attacchi da ¾” e interasse 110 mm oppure una con attacchi da 1” e interasse 130 mm. Entrambe sono disponibili anche con linee di contabilizzazione dell’acqua sanitaria, per contabilizzare acqua calda e/o fredda e/o piovana, oppure acqua calda e fredda con inserimento di un miscelatore termostatico antiscottatura.

Può essere fornito premontato su telaio oppure in cassetta da incasso, EQUIMETER è ordinabile anche come dima di installazione e modulo idraulico a completamento da installare successivamente alle operazioni di muratura e allacciamento idraulico.

Per i dispositivi di misura è possibile scegliere tra diversi kit preconfigurati per ogni esigenza derivante dal tipo di lettura (diretta, centralizzata M-BUS o centralizzata RADIO). Tutti i dispositivi sono omologati MID e corredati di marcatura metrologica supplementare.

Configurazioni speciali
Ogni edificio presenta spazi, soluzioni e caratteristiche impiantistiche differenti. In ragione di ciò IVAR realizza su richiesta configurazioni particolari dei moduli di contabilizzazione, che vanno oltre la gamma di cassette standard proposta a catalogo: da moduli con attacchi verso il basso a connessioni multiple da incasso dotate di colonne di adduzione, da moduli con collettori di distribuzione a sistemi integrati di miscelazione/rilancio e contabilizzazione, IVAR in tale modo è in grado di rendere EQUIMETER un componente flessibile adatto a tutte le configurazioni.

Materiali
Cassetta in lamiera zincata e verniciata bianca
Telaio in lamiera zincata
Monoblocco contabilizzazione del calore: ottone CB753S EN 1982-00
Altri componenti in ottone: CW617N
Guarnizioni e o-ring: EPDM perossidico
Tronchetti DIMA: Nylon + fibre di vetro (30%) (se lungh.110 mm) o CW617N (se lungh. 130 mm)
Linee acqua sanitaria: rame semicrudo
Isolante termico protettivo: polipropilene espanso

Caratteristiche tecniche
Max pressione statica di esercizio: 10 bar
Max pressione differenziale ai capi della valvola di zona: 0.90 bar
Max temperatura operativa: 90 °C
Connessioni alle tubature: G ¾”
Connessioni ai contatori:
–    G ¾” con spazio alloggiamento 110 mm (EQM1)
–    G1” con spazio alloggiamento130 mm (EQM2)
Portata nominale contatori ACS, AFS e acqua duale: 1.5 m3/h
Portata nominale contatore di calore:
–    EQM 1 e varianti:1.5 m3/h
–    EQM 2 e varianti 2.5 m3/h
Perdite di carico dei moduli, compresi i contatori consigliati:
–    EQM1: Kv = 2.25
–    EQM2: Kv = 2.75
