Recuperatore di calore ad alto rendimento di Sauermann

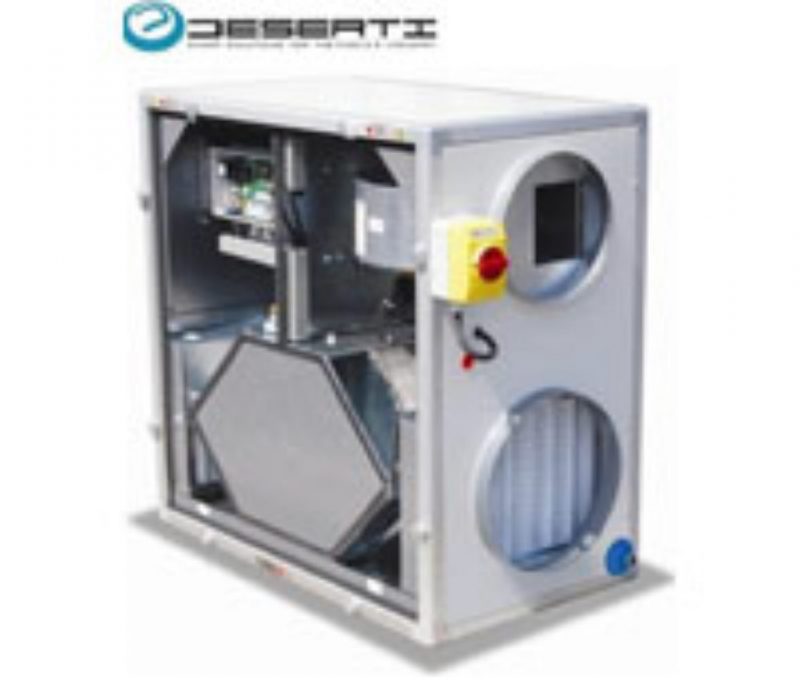

I recuperatori di calore della serie REC HR mural sono unità di ventilazione meccanica controllata con recupero di calore ad alto rendimento, oltre il 90%, costituiti da uno scambiatore ad alto rendimento a piastre di alluminio, una vasca di raccolta condensa, filtri G4 e 2 ventilatori elettronici centrifughi dotati della tecnologia TAC della 3° generazione.

Il campo di lavoro va da 100 a 1200 m³/h. Grazie all’alta efficienza dello scambiatore non c’è necessità di post-riscaldamento. Il REC HR mural 800 è disponibile in esecuzione verticale (V) e orizzontale (H). I modelli 450, 600 e 1200 sono disponibili solo in esecuzione verticale. Il modello REC HR mural 450 viene fornito con regolazione TAC completa pre-cablata (incluso regolazione elettronica automatica, servomotore di bypass, …).

La struttura è in profilo d’alluminio estruso anodizzato articolato su angolari in polipropilene rinforzato. I pannelli sono del tipo a doppia parete di spessore 15 mm: la parete esterna è costruita in lamiera pre-vernicita RAL 9002 (5 µm primer – 20 µm poliestere), la parete interna in lamiera zincata (DIN 17162).
L’isolamento termico è realizzato tramite placche in EPS auto-estinguente conforme alle normative europee sull’ambiente.
Lo scambiatore è di tipo aria/aria in controflusso ad alto rendimento in allumino resistente per ambienti marini per una temperatura fino a 80°.
I test di tenuta effettuati secondo la DIN 1946 mostrano un tasso di perdita dello 0.0017% (a 400 Pa) di differenza tra il flusso di mandata e quello di ripresa.
L’unità REC 450 pesa 63 kg, la 600 82 kg, l’800 93 kg l’800 e la 1200 139 kg.
Le unità REC HR mural sono dotate di un by-pass che consente di lavorare in “free-cooling” nelle mezze stagioni e di un tubo di scarico della condensa.

Le unità della serie REC HR mural sono fornite con due ventilatori elettronici centrifughi direttamente accoppiati con motore DC a corrente continua a magneti permanenti dotati della tecnologia TAC3.
Rispettivamente i modelli sono i seguenti: DS 140-60 TAC, DD 160-160 TAC, DS 10-4 TH TAC e DD 9-9 TAC. L’alimentazione è di 230 V – 50/60 Hz.

La parte elettronica assicura l’auto-regolazione del motore (coppia e velocità di rotazione). Grazie alla Control Box tipo CB4 TAC3 REC i ventilatori della serie TAC possono essere comandati secondo 3 logiche di funzionamento: CA (portata costante), LS (link ad un segnale di ingresso 0/10 V), CP (pressione costante).

La tecnologia TAC3 garantisce:

un’efficienza globale superiore (basilare per unità di recupero calore);
portata costante indipendentemente dalle perdite di carico;
installazione “Plug&Play” rapida e semplice : non è richiesto nessun tipo di bilanciamento iniziale;
modi di funzionamento personalizzabili in relazione al tipo di applicazione: link ad un sensore 0/10 V, pressione costante, rete RS485 (tramite software EOLe freeware), ecc… ;
livello sonoro inferiore rispetto alle tecnologie tradizionali.
