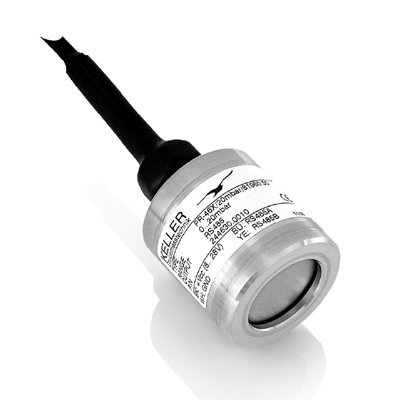

Serie 46 X serie 46 X Ei

La Serie 46 X unisce insieme la cella di misurazione in ceramica per campi di pressioni basse con l’elettronica a microprocessori dei trasmettitori di pressione digitali della Serie 30.
I valori dei segnali provenienti dai sensori di pressione e temperatura sono determinati da una compensazione polinomiale(1).
I valori si possono visualizzare e memorizzare in un PC, e si possono riprogrammare.
Una canna di riferimento integrata nel cavo collega la camera di rimando del sensore con la pressione ambientale.

Specifiche tecniche
Campi di pressione (FS)* 30 100 300 mbar
Sovrapressione 300 1000 1500 mbar
* I campi intermedi per l’uscita analogica sono realizzabili senza sovrapprezzo scaglionando i campi standard. (Notare che la fascia di errore aumenterà in misura proporzionale).

Modello 2 cavi 3 cavi
Alimentazione (U) 46 X 8…28 VDC 13…28 VDC
Alimentazione (U) 46 X Ei 10…30 VDC 15…30 VDC
Uscita del segnale (scalabile) 4…20 mA 0…10 V
Carico (Ω) < (U - 8 V) / 0,02 A > 5K
Stabilità FS ≥ 100 mbar: ± 0,1 %FS FS ≤ 100 mbar: ± 0,1 mbar
Temperatura di funzionamento 0…80 ºC
Campo compensato 10…50 ºC
Fascia di Errore** ± 0,1 %FS standard ± 0,2 %FS max.
** Uscita analogica all’interno del campo di temperatura compensato
Tipo del cavo Ø 5,8 mm, PE, con canna di riferimento integrata
Lunghezza del cavo 5 metri standard
Materiale a contatto con gli elementi ambientali
– Struttura di alloggiamento: Acciaio inossidabile (tipo AISI 316L)
– Membrana: ceramica, placcata in oro
– Guarnizione ad anello in neoprene
Classe di protezione IP 68
Peso ≈ 400 g con cavo di 5 m
Su richiesta Programmabile, altre versioni

Questo trasmettitore di pressione è disponibile anche nella versione a sicurezza intrinseca (Serie 46 X Ei).
E’ utilizzato nelle zone esposte a rischio di esplosione, dove sono richieste le categorie 1 e 2.
