Serie da 3 L a 10 L

La serie 3L…10L, una nuova gamma di trasduttori che sfrutta i vantaggi offerti dalle minori dimensioni delle capsule e dalle membrane prive di fenditure.
KELLER ha sviluppato una nuova tecnica di saldatura al laser di sottilissime membrane di isolamento dagli elementi ambientali in acciaio inossidabile.
I trasduttori privi di fenditure, sebbene più piccoli, mantengono tutte le prestazioni tradizionali, la stabilità e la qualità per le quali KELLER è rinomata.

Ogni trasduttore è dotato di un foglio di taratura che riporta la sensibilità, la linearità, lo scostamento di offset dallo zero, gli errori di temperatura e le resistenze di compensazione, al fine di ridurre considerevolmente lo scostamento di offset dallo zero e gli errori sullo zero della temperatura.

I trasduttori sono progettati per il montaggio di una guarnizione di sigillo ad anello flottante; ciò evita sollecitazioni indotte dall’alloggiamento e garantisce le stesse prestazioni nell’arco della pressione e della temperatura che sono state verificate nelle nostre camere di collaudo automatico.

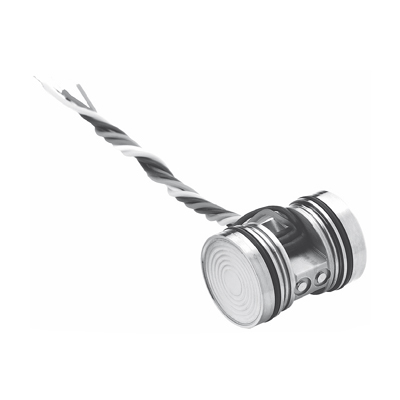

Ogni trasduttore è costituito da un chip di silicio piezoresistivo montato su una piastra passante vetro-metallo saldata all’interno di un alloggiamento in acciaio inossidabile riempito di olio di silicone; la sottilissima membrana di isolamento saldata al laser in acciaio inossidabile completa il lato anteriore. La pressione degli elementi ambientali è trasferita dalla membrana di isolamento in acciaio inossidabile, attraverso l’olio all’interno della cella, al chip in silicio che provvede alla misurazione.

Grazie alla tecnologia di saldatura al laser è possibile realizzare trasduttori con un diametro di appena 9,5 mm.
Il diametro è dipendente in una certa misura dal campo di pressione misurato; le pressioni basse richiedono diametri maggiori, mentre le pressioni più alte si possono ottenere con diametri minori.
Ciò è dovuto alla dilatazione dell’olio in base alla temperatura che crea una pressione interna a causa della resistenza della membrana.
Quanto minore è il diametro, tanto più elevata è la pressione interna e tanto più difficile è la compensazione del punto zero.

L’elenco sotto riportato mostra le dimensioni dei modelli standard dei trasduttori della Serie L, unitamente ai campi di pressione nei quali sono soddisfatte le specifiche riportate sul retro del presente depliant.
La maggior lunghezza dei trasduttori ad alta pressione è data dallo spessore necessario per il passante in vetro affinché possa sopportare le pressioni.
