Sistemi di regolazione e contabilizzazione dell’energia per impianti centralizzati e teleriscaldamento WELCO-Meter di Systerm

Kit (letteralmente dall’inglese: equipaggiamento in borsa e/o cassetta) è una parola che ben sintetizza la principale caratteristica di questi prodotti che, con differenti funzioni, sono, appunto, inseriti in cassetta. Apparecchiature preassemblate, scelte per l’utilizzo negli impianti centralizzati al fine di garantire in ogni unità abitativa il controllo e la regolazione della temperatura ambiente, la misurazione del calore utilizzato ed il conteggio della quantità d’acqua (calda e fredda) per uso sanitario.

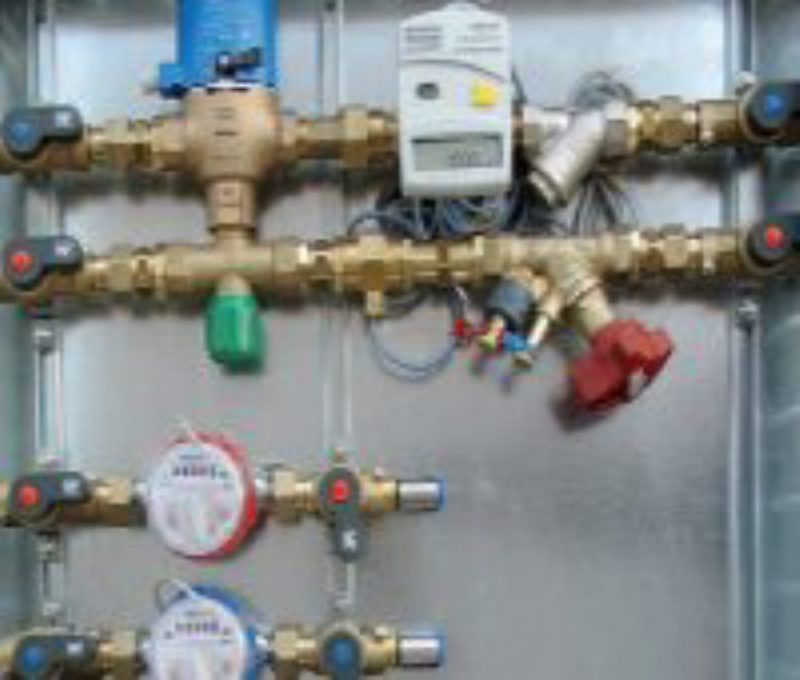

Le apparecchiature che compongono il Kit WELCO-Meter sono assemblate, provate ed inserite in cassette da incasso, pronte per il collegamento alle tubazioni.
In tutti i Kit sono previste le apparecchiature per il controllo della portata: valvole di taratura.
Non trovano posto, nei Kit WELCO-Meter, i collettori di distribuzione, da prevedersi in altre cassette.
Ciascun Kit WELCO-Meter è composto d’apparecchiature per la misura del calore (prodotte dalla società Zenner) e d’apparecchiature per la regolazione ed il controllo (prodotte dalla società Watts Industries). Si è considerata, anche,la variante che prevede, per ogni unità controllata, ’inserimento delle sole apparecchiature per la misura del calore ed il conteggio dei consumi per uso sanitario; in questi Kit non è quindi inserita la valvola di regolazione.
Soprattutto negli impianti a pannelli radianti, ma anche con altri sistemi di riscaldamento, spesso le valvole di regolazione sono collegate direttamente al collettore di distribuzione, oppure sono installate sui corpi scaldanti valvole termostatiche.
Le apparecchiature, assemblate mediante speciali raccordi di collegamento, sono inserite in cassette da incassare a parete, pronte per il collegamento alle tubazioni dell’impianto centralizzato. L’installatore dovrà scegliere quale tra le possibili diverse soluzioni proposte, meglio corrisponda alle esigenze funzionali richieste; i Kit prodotti si differenziano per i sistemi di regolazione e controllo, per le caratteristiche delle apparecchiature elettroniche di misura previste e per il numero delle unità di controllo, inseribili in un’unica cassetta.
La principale caratteristica dei Kit WELCO-Meter è legata all’uso dei rubinetti a sfera WELCO-Block (fig. 5), progettati e prodotti per semplificare l’installazione del nostro sistema. Le principali funzioni di questi rubinetti sono:
• l’intercettazione di tutte le apparecchiature, (8 rubinetti per ogni unità controllata), 4 sul gruppo climatico, 2 sul contatore dell’acqua calda, 2 sulla fredda;
• consentire il collegamento delle apparecchiature mediante dado girevole da 3/4” e guarnizione su tenuta piana, con cannotto fisso od estensibile;
• i rubinetti con cannotto estensibile consentono quindi una tolleranza nel montaggio dei gruppi d’apparecchiature pre-assemblate di ± 4 mm.Questa particolare funzionalità facilita molto il montaggio e lo smontaggio (necessario anche per i successivi eventuali interventi di manutenzione);
• essere fissati, grazie ad un semplice sistema d’ancoraggio, alla cassetta da incasso; viene così, previsto e determinato lo spazio per l’inserimento delle apparecchiature;
• consentire, mediante un brevettato sistema (già noto a chi installa i nostri rubinetti WELCO-Idro(1)) il collegamento a diverse tubazioni, come ad es.il nostro tubo multistrato WELCO con diametri esterni da 16, 20 e 26, ma anche ad altri tubi collegabili ad attacchi filettati M o F da 1/2” o 3/4” .
Nei Kit, non abbiamo considerato l’inserimento di valvole di regolazione per miscelare la temperatura dell’ACS, in quanto spesso questo tipo di regolazione è prevista in centrale ed inoltre è molto diffuso l’uso di rubinetteria con miscelazione termostatica. Si è invece inserita, come possibile opzione, l’installazione, sia sull’acqua calda che sulla fredda, dell’ammortizzatore di colpo d’ariete. Un utile ed economico prodotto che garantisce nel tempo una miglior funzionalità dei contatori volumetrici, attenuando notevolmente l’incidenza negativa del colpo d’ariete; scelta consigliabile soprattutto nei casi in cui sia previsto il passo rapido.
