Condensatori ad aria e ad acqua: come sono fatti e come funzionano

Seguendo l’evoluzione del mercato, sempre più installatori ITS si avvicinano alla refrigerazione e alla climatizzazione. Per coloro che si approcciano a questo importante settore è utile un breve percorso tecnico attraverso i componenti di un circuito frigorifero, con particolare attenzione ai condensatori ad aria e ad acqua.

I componenti del circuito frigorifero

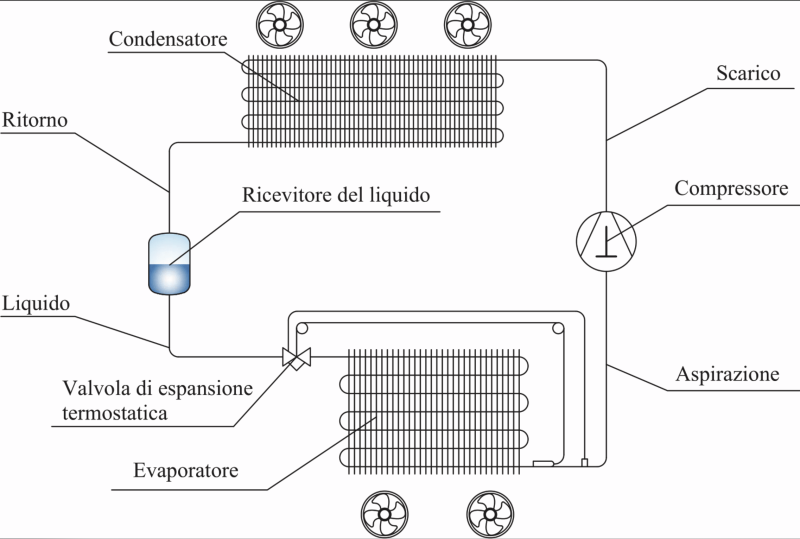

Iniziamo la pubblicazione di alcuni articoli tutorial dedicati alle apparecchiature che costituiscono un classico circuito frigorifero a compressione. In estrema sintesi si tratta di: compressore, condensatore, ricevitore del liquido, valvola termostatica, evaporatore. Iniziamo illustrando tipologie e funzione dei condensatori ad aria e ad acqua, indicando gli elementi ed i principi fondamentali e la loro pratica applicazione. Il condensatore è essenzialmente un componente chiave per lo scambio termico, progettato per trasferire al contesto circostante sia il calore assorbito dall’evaporatore sia quello generato dal lavoro di compressione svolto dal compressore. Lo scambio termico si realizza tramite un processo in cui l’energia termica del fluido refrigerante viene gradualmente ceduta all’ambiente. Generalmente, questo ambiente è costituito principalmente dall’aria, ma può coinvolgere anche l’acqua come mezzo di trasferimento, oppure un combinazione di entrambi i metodi, inclusi processi come l’evaporazione dell’acqua o altre tecniche. A seconda delle esigenze specifiche, esistono numerose soluzioni tecniche alternative.

Seguiamo il percorso del gas refrigerante (caldo) che proviene dal compressore e giunge al condensatore. L’energia termica del gas viene innanzitutto trasferita alle pareti dello scambiatore, un componente studiato per massimizzare l’efficienza nella trasmissione termica. Da qui, attraverso una serie di passaggi, l’energia termica viene convogliata all’esterno mediante un sistema di scambi termici che garantisce un trasferimento ottimale. Il condensatore assume un ruolo centrale nell’impianto di refrigerazione, fungendo da unità attraverso cui viene trasferito il calore. L’utilizzo dell’aria come mezzo di scambio termico è privilegiato per diverse ragioni ben precise: è facilmente reperibile in quantità sufficienti, presenta costi notevolmente contenuti, risulta semplice da gestire sotto il profilo tecnico e non comporta rischi significativi per le operazioni. L’utilizzo dell’acqua è più efficiente ma meno pratico, ad esempio c’è da considerare la possibile formazione di incrostazioni sulle componenti meccaniche; inoltre, può risultare corrosiva ed essendo un conduttore di elettricità aumentano i rischi operativi. In ogni caso, l’acqua e l’aria hanno generalmente temperature adeguate per facilitare il raffreddamento e la condensazione del refrigerante, garantendo un livello accettabile di efficienza nel funzionamento complessivo dell’impianto.

Condensatori ad aria: caratteristiche, vantaggi e svantaggi

La temperatura di condensazione del condensatore raffreddato ad aria è direttamente influenzata dalla temperatura ambiente: più alta è la temperatura ambiente, maggiore sarà quella di condensazione. Generalmente, quando si utilizza un condensatore di questo tipo, la temperatura di condensazione risulta superiore di 7-12 K rispetto alla temperatura ambiente (∆T). Tuttavia, un aumento della temperatura di condensazione comporta una riduzione dell’efficienza frigorifera dell’unità di refrigerazione e, di conseguenza, è necessario gestire con attenzione questa differenza termica che non deve essere né troppo grande né troppo piccola. Se la differenza risulta troppo ridotta, sarà necessaria un’area maggiore per lo scambio termico e un maggior volume di aria circolante, aumentando così il costo del condensatore. Le temperature operative ideali variano tra i 20 e i 55°C, mentre i condensatori raffreddati ad aria sono generalmente sconsigliati in ambienti con una temperatura superiore ai 42°C. È dunque fondamentale, prima dell’installazione, valutare attentamente la temperatura ambiente.

Vantaggi dei condensatori raffreddati ad aria

Non richiedono risorse idriche, comportando quindi un basso costo operativo.
Facili da installare e utilizzare: non necessitano di apparecchiature ausiliarie e possono entrare immediatamente in funzione una volta collegati all’alimentazione elettrica.
Presentano un impatto ambientale limitato.
Ideali per aree caratterizzate da carenze idriche o approvvigionamenti d’acqua limitati.

Svantaggi dei condensatori raffreddati ad aria

• Hanno un costo iniziale elevato.
• Producono rumore non sempre ben tollerato
• La temperatura di condensazione più alta riduce l’efficienza operativa dell’unità di refrigerazione.
• Non sono adatti per ambienti con aria sporca o climi molto polverosi.

Il funzionamento del condensatore ad aria

La sua efficienza dipende da vari fattori, tra cui il design dei tubi, il materiale utilizzato e la presenza di sistemi di ventilazione che ottimizzino il flusso d’aria. Particolare attenzione viene data alla configurazione delle alette, che non solo aumentano la superficie di scambio termico, ma possono anche influenzare il flusso d’aria. Le alette possono essere progettate in diverse forme e dimensioni per massimizzare l’efficienza; ad esempio, alette più lunghe e sottili consentono un contatto prolungato tra l’aria e la superficie di scambio, migliorando ulteriormente il trasferimento di calore. In condizioni operative ottimali, il condensatore affronta tre fasi principali: lo scambio termico dal frigorigeno caldo alla superficie interna del tubo, il passaggio del calore dalla superficie interna a quella esterna del tubo all’aria e, infine, la cessione termica all’aria o ad altro fluido di lavoro. Questi passaggi sono influenzati dalla velocità dell’aria e dalla temperatura esterna, che possono variare nei periodi dell’anno, rendendo necessario un monitoraggio costante delle prestazioni. I moderni sistemi di controllo automatizzati possono intervenire per regolare la velocità della ventola in base alla richiesta di raffreddamento o riscaldamento, ottimizzando così l’efficienza energetica del sistema. In effetti, l’adozione di tecnologie più avanzate, come i sensori di temperatura e umidità, contribuisce a una gestione più intelligente del sistema.

Condensatori raffreddati ad acqua: efficienza e versatilità

Un impianto frigorifero con condensatore ad acqua rappresenta una soluzione altamente efficiente e versatile. Questa tecnologia si distingue per numerosi vantaggi che lo rendono preferibile in diverse applicazioni, ad esempio commerciali. Il funzionamento del condensatore ad acqua Il gas refrigerante entra in alta pressione e fortemente surriscaldato. Attraverso un sistema di tubi immersi in acqua fredda fluente, il gas cede il suo calore alla superficie interna del tubo, poi alla superficie esterna del tubo e, infine, all’acqua, permettendo così la condensazione del refrigerante, che passa dallo stato gassoso a quello liquido. Questo processo di scambio termico avviene in modo continuo, garantendo un’efficienza elevata nel ciclo frigorifero. Oltre al condensatore stesso, il sistema comprende la rete di tubazioni per il fluido refrigerante e una linea di acqua refrigerata. In aggiunta, possono essere presenti valvole di controllo, pompe per la circolazione dell’acqua, scambiatori di calore e sistemi di monitoraggio per mantenere ottimali le condizioni operative. La qualità dell’acqua refrigerata è cruciale: è fondamentale che sia priva di contaminanti per evitare incrostazioni che potrebbero compromettere l’efficienza del sistema.

Vantaggi dei condensatori raffreddati ad acqua

• Efficienza termica: i condensatori ad acqua possono raggiungere livelli di efficienza superiori in condizioni operative elevate, rendendoli ideali per impianti che richiedono alto carico refrigerante.
• Compattezza: la capacità di integrare un condensatore ad acqua nei sistemi esistenti riduce l’ingombro, un fattore cruciale in ambienti con spazio limitato.
• Silenziosità: l’assenza di ventole, che generano rumore e vibrazioni nei sistemi ad aria, rende gli impianti a condensatore ad acqua un’opzione favorevole in aree sensibili al rumore, come uffici o ospedali.
• Minore dispersione di calore: gli impianti a condensazione ad acqua disperdono meno calore nell’ambiente, permettendo un controllo termico più preciso e riducendo la necessità di interventi di raffreddamento supplementari.

Svantaggi dei condensatori ad aria e ad acqua

A fronte dei numerosi vantaggi, un sistema a condensazione ad acqua presenta anche delle criticità. Innanzi tutto, è necessaria una linea di acqua refrigerata e dunque occorre disporre di accesso a una fonte d’acqua “fredda”; in assenza, si rende necessario installare un sistema di produzione, come un chiller, che comporta investimenti aggiuntivi. Inoltre, è necessario un preciso piano di manutenzione programmata: i condensatori raffreddati ad acqua per prevenire cali di prestazioni e guasti richiedono accurato controllo dei tubi del condensatore la cui pulizia può essere eseguita chimicamente, utilizzando soluzioni idonee per dissolvere i depositi, oppure meccanicamente, impiegando spazzole o altri strumenti specifici.

La qualità dell’acqua di raffreddamento incide significativamente sulla funzionalità del sistema. Acque con elevata durezza o contaminanti rischiano di favorire corrosione e incrostazioni, riducendo l’efficienza del condensatore. Perciò è opportuno sottoporre l’acqua a test regolari, valutandone parametri come pH, durezza e presenza di impurità, oltre a trattarla con inibitori o sistemi di filtrazione. Mantenere un corretto ciclo di concentrazione (COC) consente di ottimizzare l’efficienza minimizzando il rischio di accumuli indesiderati. Per evitare problemi legati all’efficienza o danni al sistema, bisogna effettuare verifiche frequenti per individuare eventuali perdite d’acqua o refrigerante. Tra i metodi più efficaci vi sono i test di pressione e l’uso di coloranti che facilitano l’identificazione delle criticità. Qualora le incrostazioni risultassero particolarmente ostinate, si rende necessaria una pulizia chimica più intensa. Questa procedura utilizza agenti chimici specifici per dissolvere i depositi, seguita da un risciacquo con acqua demineralizzata e, se necessario, un trattamento di passivazione per proteggere le superfici interne del condensatore.
