Diagnosi impianti: analisi di combustione in poche mosse

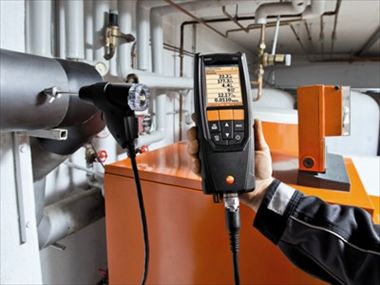

L’analizzatore testo 320 è il nuovo prodotto lanciato da testo per l’analisi di combustione di impianti termici, con procedure guidate, display a colori ad alta risoluzione e un’ampia scelta di sonde e accessori per configurare lo strumento in funzione delle misure che si devono eseguire. Lo strumento può memorizzare fino a 500 misure e il software “Easyheat” consente la gestione degli impianti e delle misure effettuate.

La pressante esigenza di poter contare su un sistema di combustione regolato in modo ottimale è l’unico modo per contrastare l’incremento dei costi dei combustibili e per garantire la protezione dell’ambiente. Il lavoro di installazione e la manutenzione di impianti di riscaldamento, la risoluzione di guasti o il monitoraggio continuo dei valori limite di legge, sono compiti che possono essere svolti con correttezza da costruttori di impianti termici, installatori e manutentori utilizzando un analizzatore di gas di combustione.

Ai fini della misura diretta, il palmare testo 320 ha due sensori di gas per O2 e CO, una sonda per la temperatura dei fumi e una per la temperatura ambiente. Da questi dati, lo strumento calcola tutti i parametri di misura rilevanti come valore di CO2, il rendimento e le perdite in camino. Le sonde disponibili come accessori consentono di misurare molti altri parametri.

Utilizzando la sonda esterna di tiraggio fine, per esempio, possono essere misurati il tiraggio secondo la norma UNI 10845 o la pressione del gas parallelamente all’analisi di combustione. Ciò fornisce all’utente tutti i valori importanti per la regolazione del sistema di riscaldamento con un unico strumento. Per i parametri di misura di O2, CO, temperatura e pressione, il testo 320 è stato testato TÜV secondo la EN 50379, parti 1-3.

Tutte le sonde sono collegate tramite una connessione “a baionetta”, cioè tutti i percorsi gas e la sonda di temperatura fumi vengono collegati allo strumento tramite un solo connettore molto robusto. Le sonde modulari consentono di sostituire rapidamente il puntale più adatto all’impianto da verificare. È disponibile una gamma di lunghezze e diametri sonda per adattare lo strumento a tutte le applicazioni.

Il menù di misura e le procedure standardizzate sono stati progettati per soddisfare le esigenze normative. La funzione matrice di combustione permette di regolare correttamente il bruciatore dell’impianto. L’autoazzeramento automatico e le celle installate precalibrate rendono lo strumento pronto per misurare 30 secondi dopo l’accensione.
