SATK20 – SATK30

Caratteristiche funzionali

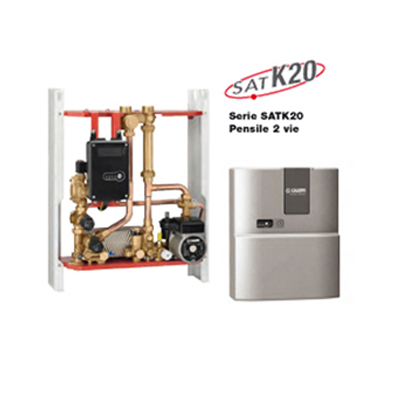

Il satellite SATK20 fornisce la soluzione più compatta, completa ed efficiente di vano tecnico d’utenza in un contesto di riscaldamento centralizzato.

La versione pensile, d’ingombro ridotto, favorisce la sua collocazione all’interno dell’utenza medesima. Il cover in PPE svolge la funzione di segregazione e di coibentante oltre che a fornire un’estetica accattivante.

Il regolatore elettronico sovrintende le funzioni riscaldamento e produzione istantanea ACS

Riscaldamento
Bassa temperatura: cod. SATK201..
Media temperatura: cod. SATK202..
Alta temperatura: cod. SATK203..
Alta temperatura con pompa di sostegno: cod. SATK204..

Il set di temperatura di mandata è comunque a punto fisso e impostabile entro i limiti di applicazione.
SET  Bassa temperatura  30÷45°C
SET  Media temperatura  45÷65°C
SET  Alta temperatura:  45÷75°C

Sanitario
Scambiatore nominale 40kW
La funzione ACS è in precedenza alla funzione riscaldamento su attivazione del flussostato.

SET Produzione ACS  40÷60°C


Caratteristiche funzionali

Il satellite SATK30 fornisce la soluzione più compatta, completa ed efficiente di vano tecnico d’utenza in un contesto di

    – teleriscaldamento di distretto
    – impianti centralizzati di elevate pressioni idrostatiche

Il satellite SATK30 ha la caratteristica peculiare di tenere assolutamente separato il fluido vettore primario e secondario. La progettazione d’impianto è agevolata dal fatto che il satellite d’utenza SATK30 è invariante.
Inoltre le valvole modulanti di riscaldamento e ACS poste sul primario, attraverso l’azione del regolatore che opera a spillamento, minimizzano le temperature di ritorno in sottocentrale o centrale termica.
La minimizzazione delle temperature di ritorno, esaltando il salto termico di scambio, risulta coerente con le regole di teleriscaldamento e con la necessità di condensazione.
La versione pensile, d’ingombro ridotto, favorisce la sua collocazione all’interno della utenza medesima.
Il cover in PPE svolge la funzione di segregazione e di coibentante, oltre che a fornire un’estetica accattivante.
Il regolatore elettronico sovrintende sia le funzioni riscaldamento che produzione istantanea ACS.

Riscaldamento
Il set di temperatura è a punto fisso e impostabile entro i limiti di applicazione
SET  Bassa temperatura  30÷45°C
SET  Medio/alta temperatura  45÷75°C

Sanitario
Scambiatore  nominale 40 kW
La funzione ACS è in precedenza alla funzione riscaldamento su attivazione del flussostato
SET  Produzione ACS  40÷60°C
