Flussimetri per circuiti idraulici: quale tecnologia scegliere per acqua e glicole

I flussimetri per circuiti idraulici svolgono un ruolo fondamentale negli impianti HVAC, nelle centrali termiche, nei chiller e nelle torri di raffreddamento, dove è necessario monitorare con precisione la portata del fluido termovettore. La scelta dello strumento più adatto diventa particolarmente importante quando il circuito utilizza miscele di acqua e glicole, poiché le variazioni di concentrazione e temperatura influenzano direttamente densità e viscosità del fluido. Questi cambiamenti possono incidere sensibilmente sull’accuratezza delle misure effettuate da alcune tipologie di strumenti, in particolare quelli dotati di componenti meccanici soggetti a usura o a variazioni prestazionali nel tempo.

Flussimetri elettromagnetici: la soluzione più diffusa negli impianti HVAC
Per molte applicazioni legate alla climatizzazione e alla distribuzione di energia termica, i flussimetri elettromagnetici sono considerati una delle soluzioni più affidabili. Il principio di funzionamento si basa sulla legge di Faraday e consente di misurare la velocità del fluido senza l’impiego di parti mobili. Proprio l’assenza di componenti meccanici costituisce uno dei principali vantaggi di questa tecnologia. Nei circuiti con acqua e miscele acqua-glicole, i flussimetri elettromagnetici garantiscono infatti:

• elevata affidabilità operativa;
• assenza di usura meccanica;
• nessuna perdita di carico aggiuntiva;
• buona precisione nel tempo;
• insensibilità alle variazioni di viscosità e densità del fluido.

Per queste caratteristiche vengono spesso installati in impianti HVAC, gruppi frigoriferi, reti di distribuzione energetica e sistemi di raffreddamento industriale. L’unico limite significativo riguarda il tipo di fluido misurato. Questa tecnologia richiede infatti liquidi elettricamente conduttivi e non è generalmente adatta all’acqua demineralizzata o ultrapura.

Flussimetri a ultrasuoni
Un’altra soluzione molto apprezzata nei flussimetri per circuiti idraulici è costituita dalla tecnologia a ultrasuoni. Questi strumenti misurano la velocità del fluido attraverso onde sonore ad alta frequenza e sono disponibili in due configurazioni principali:

• in-line, installati direttamente all’interno della tubazione;

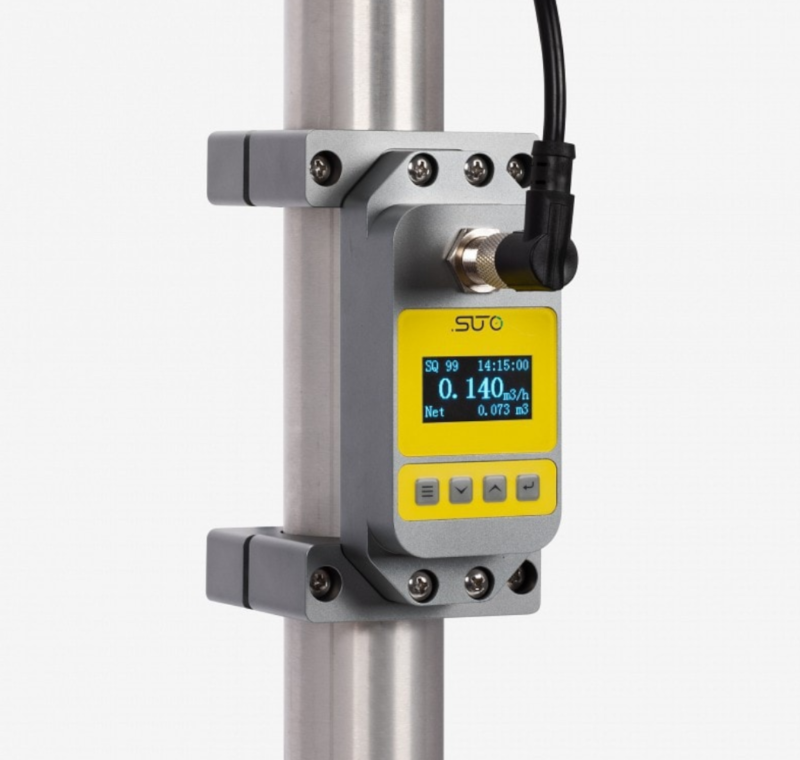

• clamp-on, fissati esternamente senza intercettare il fluido.

L’assenza di organi meccanici a contatto con il liquido contribuisce a garantire elevata affidabilità e ridotti interventi manutentivi. I modelli clamp-on risultano particolarmente interessanti negli impianti esistenti perché possono essere installati senza fermare il circuito e senza modificare le tubazioni. Le versioni più evolute consentono inoltre di impostare nel software la composizione del fluido, ad esempio “acqua con 30% di glicole etilenico”, compensando automaticamente le variazioni della velocità del suono all’interno della miscela e migliorando l’accuratezza delle misure.

Flussimetri Coriolis: massima precisione
Quando sono richiesti livelli di precisione particolarmente elevati, si può ricorrere ai flussimetri ad effetto Coriolis. A differenza delle altre tecnologie, questi strumenti non misurano la portata volumetrica ma la portata massica del fluido. Questo significa che eventuali variazioni di densità o temperatura non influenzano il risultato della misura. Tra i principali vantaggi figurano:

• elevatissima accuratezza;
• misura diretta della massa;
• rilevazione simultanea di portata, densità e temperatura;
• stabilità delle prestazioni anche in condizioni operative variabili.

Tuttavia, il costo elevato, l’ingombro maggiore e una modesta perdita di carico introdotta nel circuito ne limitano generalmente l’impiego ad applicazioni industriali, processi critici o banchi prova. Nel settore HVAC tradizionale il loro utilizzo è meno frequente rispetto alle tecnologie elettromagnetiche e ultrasoniche.

I limiti dei flussimetri meccanici
Le soluzioni basate su turbine o giranti metalliche continuano a essere utilizzate in alcune applicazioni, ma presentano diversi limiti quando operano con miscele acqua-glicole. Residui di lavorazione, particelle di ossido, fanghi e impurità presenti nei circuiti possono infatti compromettere il corretto movimento delle parti meccaniche. Inoltre, l’aumento della viscosità del glicole alle basse temperature può rallentare la rotazione della turbina, generando errori di misura. Con il passare del tempo l’usura di cuscinetti e componenti mobili può causare ulteriori deviazioni rispetto ai valori reali, rendendo necessarie verifiche e manutenzioni periodiche.

Quale tecnologia scegliere?
Per la maggior parte degli impianti HVAC e dei circuiti che utilizzano acqua glicolata, i flussimetri per circuiti idraulici di tipo elettromagnetico costituiscono oggi il miglior compromesso tra affidabilità, precisione, facilità di gestione e costo. I flussimetri a ultrasuoni rappresentano invece una valida alternativa quando si desidera evitare interventi sulle tubazioni o quando è richiesta la massima flessibilità di installazione. I modelli Coriolis trovano infine applicazione nei contesti industriali dove l’accuratezza della misura è il requisito prioritario. La scelta finale deve comunque considerare caratteristiche del fluido, precisione richiesta, budget disponibile e tipologia di impianto, valutando attentamente le condizioni operative reali del circuito.
