Formazione ed evacuazione della condensa nei sistemi di climatizzazione

La formazione della condensa è un fenomeno inevitabile che deve essere gestito con attenzione per garantire continuità di esercizio, comfort e sicurezza. Errori progettuali o installativi nello scarico della condensa possono causare danni, guasti e costosi interventi correttivi, rendendo questo aspetto apparentemente secondario un elemento essenziale dell’intero sistema HVAC.

La continua diffusione di impianti split e multisplit, l’espansione delle pompe di calore e la crescente attenzione all’efficienza energetica hanno modificato profondamente il settore HVAC. Parallelamente aumenta il numero di installazioni effettuate in edifici esistenti, spesso caratterizzati da vincoli architettonici che rendono complessa la realizzazione degli scarichi. In questo contesto la gestione della condensa assume un ruolo sempre più rilevante. Durante il funzionamento estivo, infatti, l’umidità presente nell’aria si deposita sulla superficie fredda dello scambiatore dell’unità interna e si trasforma in acqua. La quantità prodotta dipende dalle condizioni ambientali e dal carico latente, ma può raggiungere diversi litri al giorno per singola unità. Negli edifici residenziali il problema interessa soprattutto le unità a parete installate in ristrutturazioni; negli uffici e nei negozi coinvolge cassette e unità canalizzate; negli hotel, nelle strutture sanitarie e negli edifici commerciali assume dimensioni ancora maggiori per il numero elevato di terminali installati. In tutti i casi la condensa deve essere allontanata in modo affidabile e continuo.

I rischi di una gestione non corretta della condensa

Quando il sistema di drenaggio della condensa non è progettato o installato correttamente, le conseguenze possono diventare significative. L’acqua può fuoriuscire dalla vaschetta raccogli-condensa provocando allagamenti, deterioramento di pareti e controsoffitti, danneggiamento di finiture e rivestimenti. Particolarmente critico è il rischio di infiltrazioni verso quadri elettrici, apparecchiature elettroniche o sistemi di illuminazione, con possibili interruzioni del servizio e costi elevati di ripristino. Inoltre, molti climatizzatori sono dotati di dispositivi di sicurezza che bloccano il funzionamento in presenza di livelli anomali di acqua, causando disservizi e perdita di comfort. Alle conseguenze tecniche si aggiungono quelle economiche. Interventi di manutenzione straordinaria, chiamate in garanzia e riparazioni possono incidere sensibilmente sui costi di gestione dell’impianto. Per l’installatore il problema è ancora più delicato: il cliente tende infatti ad attribuire allo scarso livello qualitativo dell’impianto qualsiasi perdita o infiltrazione.

Quando lo scarico a gravità non basta

La soluzione più semplice per evacuare la condensa consiste nello sfruttare la gravità. Tuttavia non sempre è possibile disporre delle pendenze necessarie. Nelle ristrutturazioni capita frequentemente che l’unità interna sia distante dallo scarico disponibile o che non esistano percorsi con sufficiente dislivello. Situazioni analoghe si verificano negli edifici storici, nei locali commerciali e negli uffici dove gli spazi tecnici risultano limitati e l’impianto deve adattarsi alla configurazione architettonica esistente. Anche le unità canalizzate installate nei controsoffitti, le cassette a quattro vie o gli armadi di condizionamento possono richiedere il sollevamento della condensa per superare ostacoli o raggiungere il punto di scarico. In tutte queste applicazioni entrano in gioco le pompe scarico condensa, componenti che consentono di raccogliere e trasferire l’acqua verso lo scarico indipendentemente dal dislivello disponibile.

Tecnologie a confronto

Le pompe per la gestione della condensa si distinguono principalmente in tre famiglie tecnologiche. Le pompe centrifughe utilizzano una girante per generare il movimento del fluido. Sono semplici e diffuse, ma possono risultare meno adatte in presenza di sporco o depositi. Le pompe a pistone rappresentano una delle soluzioni più utilizzate nel settore HVAC grazie alla capacità di sviluppare elevate prevalenze in dimensioni compatte. Il principio di funzionamento basato sul movimento alternato del pistone consente infatti di evacuare la condensa anche quando sono necessari importanti sollevamenti verticali. Una terza categoria è costituita dalle pompe peristaltiche, nelle quali il liquido viene spinto attraverso la compressione progressiva di un tubo flessibile. In questo caso il fluido non entra mai in contatto diretto con il meccanismo di pompaggio. La scelta della tecnologia deve tenere conto di diversi fattori: portata richiesta, prevalenza disponibile, livello di rumorosità, affidabilità nel tempo, facilità di manutenzione e capacità di gestire condensa contenente impurità o residui biologici. Negli ultimi anni il mercato ha richiesto dispositivi sempre più compatti, silenziosi e affidabili. La crescente diffusione degli impianti residenziali di pregio e delle strutture ricettive ha infatti reso il comfort acustico un parametro fondamentale.

Pompe peristaltiche: silenziosità e affidabilità

Tra le innovazioni più interessanti del settore meritano attenzione le pompe peristaltiche, particolarmente apprezzate negli ambienti in cui il rumore deve essere ridotto al minimo. Il loro funzionamento si basa sulla compressione progressiva di un tubo elastico che trasporta la condensa. Poiché il liquido non entra in contatto con i componenti meccanici interni, il sistema presenta una buona resistenza a sporco, alghe e particelle in sospensione. Le applicazioni più indicate comprendono studi professionali, camere d’albergo, abitazioni di pregio e camere da letto, dove la silenziosità rappresenta un requisito prioritario. I principali vantaggi della tecnologia peristaltica sono funzionamento silenzioso, assenza di vibrazioni, affidabilità di attivazione, semplicità manutentiva e capacità di adattarsi anche alle configurazioni impiantistiche più complesse.

Dimensionamento e installazione

Per garantire un funzionamento affidabile nel tempo è essenziale partire da un corretto dimensionamento dello scarico condensa. La portata della pompa deve essere compatibile con la quantità di acqua prodotta dall’unità servita, mentre la prevalenza deve risultare adeguata al percorso da compiere. Occorre inoltre considerare lunghezza delle tubazioni, numero di curve ed eventuali perdite di carico. Anche il posizionamento della pompa riveste un ruolo fondamentale. Il dispositivo deve essere facilmente accessibile per la manutenzione e installato in modo da limitare la trasmissione delle vibrazioni alla struttura. Tra gli errori più frequenti figurano tubazioni sottodimensionate, eccessivo numero di curve, formazione di sifoni indesiderati e installazione non corretta dei sensori di livello.

Manutenzione preventiva e continuità di esercizio

La maggior parte dei problemi associati allo scarico della condensa non deriva da difetti di fabbricazione ma da accumuli di sporco, ostruzioni e assenza di controlli periodici. Polveri, biofilm e residui possono progressivamente ridurre la sezione utile delle tubazioni o interferire con il corretto funzionamento di galleggianti e sensori. Anche l’usura dei componenti e un errato posizionamento della pompa possono compromettere le prestazioni del sistema. Per ridurre il rischio di interventi straordinari è consigliabile programmare controlli periodici, verificare il corretto funzionamento dei sensori e prevedere la pulizia regolare della vaschetta di raccolta e delle linee di drenaggio. Una manutenzione preventiva ben pianificata consente di aumentare l’affidabilità dell’impianto, ridurre i costi operativi e garantire nel tempo continuità di esercizio e comfort agli utenti.

Tecnologie di drenaggio: perché evacuare correttamente la condensa

Nel giudizio finale del cliente su un impianto di climatizzazione, lo scarico della condensa ha spesso un peso maggiore di quanto si possa immaginare. Un sistema può essere perfettamente dimensionato sotto il profilo termico, efficiente dal punto di vista energetico e dotato delle tecnologie più avanzate, ma una semplice perdita d’acqua può comprometterne la percezione e generare contestazioni e costi aggiuntivi. Per questo motivo la gestione della condensa non dovrebbe essere considerata un dettaglio installativo, ma una componente essenziale della qualità impiantistica. Una corretta progettazione dello scarico, la scelta della tecnologia di pompaggio più adatta e un programma di manutenzione preventiva consentono di ridurre i guasti, aumentare l’affidabilità operativa e preservare la soddisfazione dell’utente finale. In molti casi, la differenza tra un impianto che funziona senza problemi e uno che genera continue richieste di assistenza dipende proprio da come viene gestita la condensa.

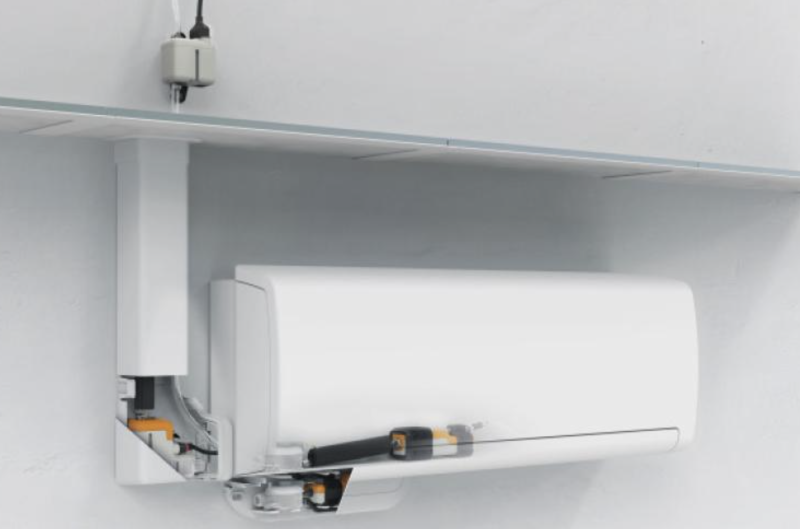

(fonte immagine: sauermanngroup.com)
