Sistemi di fissaggio e supporto: materiali, posa, controlli per gli impianti HVAC e ITS

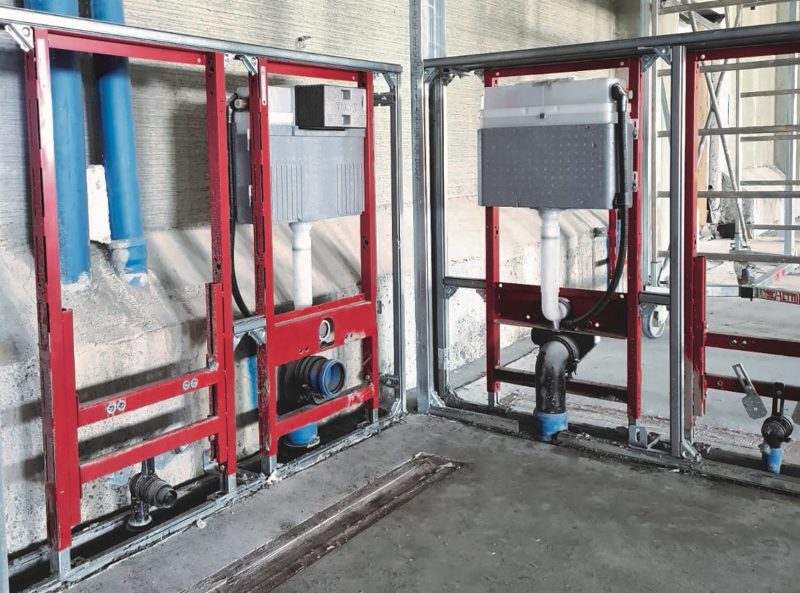

I sistemi di fissaggio e supporto sono la spina dorsale degli impianti ITS/HVAC. Profili, staffe, trapezi, ancoraggi e antivibranti incidono direttamente sulla qualità della messa in opera, sulla durata dell’impianto e sulla facilità di manutenzione nel tempo. Questo focus vuole essere un promemoria operativo su scelta dei materiali, posa a regola d’arte e collaudi, con criteri di dimensionamento e controlli da cantiere.

La riuscita di un impianto ITS/HVAC non dipende solo dallo schema idraulico o dalla scelta delle macchine: sta nella messa in opera. E la messa in opera richiede sistemi di fissaggio e supporto adeguati e una pianificazione di cantiere accurata. Senza una strategia chiara su dove e come appoggiare tubi, canalizzazioni, macchine, sanitari e accessori, si moltiplicano rifacimenti, tempi e rischi. La prima attività è la lettura degli elaborati: schemi impiantistici e architettonici, con verifica di tolleranze e quote finito. Va definita una quota zero condivisa, tracciati i cavedi e i passaggi critici, verificate le interferenze con elementi strutturali e altri impianti tecnologici. Nei cantieri complessi è utile un pre-coordinamento BIM o, almeno, una verifica sui punti nevralgici, come centrali, cavedi e attraversamenti. Da qui si derivano, per esempio, lunghezze utili degli elementi di fissaggio, staffaggi e spazi per ispezione e manutenzione. In parallelo si qualificano i supporti rispetto alla struttura edilizia: calcestruzzo, acciaio, muratura forata o legno richiedono ancoranti diversi, con fori, profondità di ancoraggio, distanze dai bordi e coppie di serraggio documentate. Ambiente e destinazione d’uso guidano la scelta dei materiali; vanno considerati anche requisiti sismici, antincendio e acustici. La pianificazione operativa chiude il cerchio: sequenza di montaggio, aree di prefabbricazione, attrezzature, sicurezza, check-list di controllo e as-built dei supporti.

Scelta dei materiali in funzione dell’ambiente
La durabilità dei sistemi di fissaggio e supporto dipende prima di tutto dall’ambiente di installazione. Le condizioni ambientali possono variare da locali asciutti e ambienti non aggressivi fino ad ambienti umidi, autorimesse, centrali termiche, tetti piani, coperture esposte e aree costiere con spray salino. In contesti industriali possono essere presenti agenti chimici più o meno aggressivi. Attenzione agli accoppiamenti bimetallici, ad esempio acciaio zincato/rame o inox/alluminio: in presenza di umidità può innescarsi corrosione galvanica. Per prevenirla si usano distanziatori e guarnizioni isolanti, rondelle isolanti e paste dielettriche. È utile prevedere anche drenaggi, fori di scolo ed evitare ristagni d’acqua, proteggendo inoltre i tagli dei profili. All’esterno è preferibile utilizzare bulloneria inox, anche su profili zincati, con rondelle isolanti, così da migliorare la durabilità e facilitare la manutenzione. In copertura conviene impiegare basi con membrane compatibili, zavorre adeguate a vento e neve e tappeti antivibranti resistenti ai raggi UV. Va evitato l’appoggio puntuale sulla guaina senza elementi di ripartizione. Per le tubazioni è consigliabile usare collari con inserto elastomerico adeguato: EPDM per acqua calda e condensa, NBR in presenza di oli, silicone per alte temperature. L’inserto riduce vibrazioni e limita la corrosione da contatto. Negli impianti freddi o coibentati servono collari isotermici o distanziali per non schiacciare l’isolante e prevenire ponti termici e condensa. Le linee VRF e gli scarichi di condensa richiedono supporti ravvicinati per mantenere le pendenze ed evitare ristagni. Anche le canalizzazioni aria all’esterno devono essere sostenute con staffe e supporti dotati di protezione anticorrosiva coerente con il canale.

Tipologie di supporti e componenti
Canaline e profili sono la struttura portante dei supporti impiantistici. I profili a C, forati o asolati, permettono staffaggi rapidi con dado scorrevole, senza saldature. Si usano per mensole, cornici, pendinaggi e corridoi impiantistici. La scelta della sezione e dello spessore dipende dalla luce tra gli appoggi e dal carico, considerando tubi pieni d’acqua o condensa, canali aria, passerelle cavi e manutenzione futura. Le staffe a L e U si impiegano per sostenere tubazioni, canaline e piccoli canali d’aria. Le L sono rapide per staffaggi laterali o sotto-soffitto; le U aumentano la rigidità su luci maggiori e carichi più pesanti. Se la staffa è esterna occorre una protezione anticorrosiva adeguata e, inoltre, è opportuno interporre guarnizioni tra staffa e tubazione. I trapezi MEP sono strutture di staffaggio sospese, costituite da pendini e traversi orizzontali, e servono a sostenere e organizzare più linee impiantistiche, come tubazioni, canali e passerelle. Per il dimensionamento occorre definire luce, numero di pendini e profilo in funzione del carico. In zone sismiche vanno previsti bracci e controventi certificati e luci limitate, nel rispetto delle normative locali. I telai modulari sono la base per mettere a terra o sul tetto UTA, chiller, pompe e VRF. Sono composti da profili metallici, giunti, zavorre e supporti antivibranti, dimensionati per sopportare peso e sollecitazioni come avviamenti, vento, neve e interventi di manutenzione. Durante l’installazione bisogna livellare la struttura, posizionare gli antivibranti sotto il centro di gravità della macchina, controllare l’allineamento delle aperture e lasciare spazio per la manutenzione di filtri e ventilatori. La scelta e la posa degli ancoraggi devono essere determinate dal tipo di supporto, dai carichi e dall’ambiente, oltre che da vincoli sismici e antincendio. Bisogna usare sistemi marcati e qualificati, seguendo il metodo di posa del produttore. Vanno rispettate profondità, distanze dai bordi, pulizia dei fori e coppie di serraggio; nei forati servono manicotti o retine; su tetti e prefabbricati conviene ancorare nei travetti pieni o ripartire i carichi. La bulloneria va protetta negli ambienti aggressivi e documentata con ETA, prove pull-out e coppie serrate.

Dilatazioni e movimenti
Una linea impiantistica si allunga o si accorcia con il variare della temperatura. Se non si prevede come lasciarla muovere, scaricherà sforzi su staffe, valvole, generatori e strutture, con rumori, perdite e rotture. La regola base è progettare e montare alternando punti fissi e supporti scorrevoli, inserendo dove serve compensazioni, loop a U o a L, giunti e collari o guide idonee. La dilatazione lineare si può stimare con la formula ΔL = α·L·ΔT. Per esempio, una tratta d’acciaio di 20 metri con ΔT di 50 K può allungarsi di circa 12 mm. La stessa tratta in PP-R può superare 100 mm. Le plastiche richiedono quindi più guide, punti fissi più ravvicinati e/o manicotti di dilatazione dedicati. I punti fissi bloccano il tubo in un nodo fermo, presso curve, tee robusti o vicino ad apparecchi. Devono essere robusti e ancorati al supporto adatto. Le guide scorrevoli sono collari con inserti a basso attrito o piastre di scorrimento che consentono movimento assiale ma limitano quello trasversale. I loop o bracci a L assorbono le dilatazioni tramite flessione controllata. I giunti di dilatazione si usano quando non c’è spazio per il loop e richiedono sempre due guide a monte e valle e punti fissi che assorbano la spinta di reazione del soffietto. Nei circuiti freddi il tubo si accorcia: sulle linee idroniche è prioritario garantire libertà assiale e continuità dell’isolante con collari isotermici. Le pendenze 1–2% riguardano gli scarichi di condensa e, per il refrigerante, i tratti dove serve ritorno olio. Anche i canali aria si dilatano: vanno inseriti giunti di dilatazione o compensatori tra tratti lunghi e agli attacchi macchina, oltre a giunti antivibranti in aspirazione e mandata.

Antivibranti e acustica
Rumore e vibrazioni si gestiscono in progetto e in posa, agendo sulle fonti e sui percorsi. L’isolamento alla fonte richiede antivibranti elastomerici per macchine leggere e alte frequenze, oppure molle per basse frequenze e unità pesanti, con deflessione sufficiente a portare la frequenza naturale ben sotto l’eccitazione. All’esterno sono utili protezioni UV, limitatori di corsa e fermi sismici. Gli appoggi vanno centrati e tarati sul baricentro; le connessioni devono includere giunti flessibili, con due guide ravvicinate per allineamento e spinte. Su staffe e trapezi è utile l’inserto elastico; per linee fredde i collari isolati evitano ponti termici e condensa. L’acustica dei canali dipende da velocità e aerodinamica: sezioni adeguate, curve a grande raggio, transizioni dolci, silenziatori vicino ai ventilatori e terminali dimensionati riducono la velocità in ambiente. In copertura sono preferibili telai zavorrati e disaccoppiati; in interni bisogna fare attenzione alle risonanze di solette e soppalchi. Il collaudo con fonometro e vibrometro, insieme al dossier con schede isolatori, coppie di serraggio e foto pre-coibentazione, consente un controllo puntuale. Va prevista anche una manutenzione periodica su elastomeri, bulloneria e allineamenti.

Esterni, coperture, facciate
All’esterno i supporti devono garantire non solo la portanza, ma anche resistenza a vento, neve, UV, pioggia e dilatazioni, integrandosi con impermeabilizzazione e requisiti acustici. In copertura è preferibile evitare forature delle membrane adottando telai zavorrati con ripartitori e strati anti-punzonamento. La zavorra va dimensionata considerando peso, vento e neve, nel rispetto dei carichi ammissibili del solaio. Quando necessari, gli ancoraggi passanti devono essere certificati e corredati da sistemi di tenuta compatibili. Il disaccoppiamento vibroacustico è parte integrante del sistema: supporti elastici o a molla, giunti flessibili e dispositivi antisismici limitano la trasmissione delle vibrazioni. Anche scarichi condensa e staffaggi vanno curati per evitare deformazioni. Le dilatazioni si gestiscono con punti fissi, guide e compensatori, mantenendo continuità dell’isolamento e prevenendo ponti termici. In facciata, le staffe devono essere verificate rispetto a carichi e supporti, con attraversamenti sigillati. Le mensole per unità esterne richiedono elementi strutturali adeguati e antivibranti. Eventuali schermature acustiche devono essere aerodinamicamente compatibili. Su facciate ventilate si usano sistemi certificati con taglio termico e protezione galvanica. Fondamentali restano la logistica di manutenzione, la documentazione completa e i controlli periodici.

Sismica e sicurezza
In zona sismica i supporti non devono solo sostenere il carico statico: devono limitarne lo spostamento durante un evento. Servono controventi e bracci sismici dimensionati, ancoranti certificati, piastre di ripartizione e rispetto delle distanze dai bordi. Tratte lunghe di tubazioni e canali vanno interrotte con punti fissi sismici e guide che impediscano urti contro strutture o apparecchi. Vicino alle macchine occorrono limitatori di corsa sugli antivibranti. Su coperture, i telai zavorrati devono avere fermi antiribaltamento e verifica combinata vento-neve. In cantiere, foratura controllata, coppie di serraggio verificate, pull-out a campione e tracciabilità degli ancoranti fanno parte del collaudo. La sicurezza operativa richiede anche DPI, lavori in quota correttamente ancorati, attraversamenti sigillati con sistemi certificati e vie di accesso e manutenzione libere. Un impianto sicuro è quello che rimane in sede e non crea pericoli, anche quando si muove l’edificio.

Attrezzi e montaggio a regola d’arte
Un supporto calcolato bene fallisce se montato senza metodo. Il cantiere inizia dal tracciamento: laser per quote e allineamenti, marcatura assi, pendenze condense e quote finito, con verifica di intradossi e tolleranze. La foratura richiede utensili idonei e controllo polveri: rotomartello SDS-Plus o SDS-Max con aspirazione, punte e profondità conformi alla scheda ancorante. Per ancoranti chimici la pulizia del foro è determinante; per ancoranti meccanici a espansione serve serraggio a coppia con chiave dinamometrica. Su forati si usano retine o manicotti; su acciaio si impiegano morsetti e bullonature certificate, evitando saldature non qualificate e proteggendo i tagli. La prefabbricazione fa risparmiare ore: taglio profili a C a freddo, sbavatura e ritocco zincante, pre-assemblaggio di mensole, staffe e trapezi MEP. La bulloneria va scelta per classe e finitura, con rondelle dentate o frenafiletti. Gli utensili giusti fanno la differenza anche nei dettagli: dinamometriche per staffe e giunti, troncatrici per canaline, piegatubi calibrate per non ovalizzare il rame, pressatrici per raccordi a pressare. La posa segue una sequenza precisa: ancoraggi, travi principali, secondari, collari e infine linee, con controlli su fori, coppie, allineamenti, pendenze e libertà di dilatazione.

Collaudi, prove, documentazione
La chiusura a regola d’arte passa da verifiche misurabili e tracciate. In cantiere si controllano allineamenti e pendenze con laser, si verifica la coppia di serraggio dei collegamenti critici con chiave dinamometrica e, a campione, si eseguono prove di estrazione sugli ancoranti più sollecitati. Per giunti antivibranti e molle si rilevano deflessioni in esercizio, mentre sui canali si misura la rumorosità residua nei punti sensibili. Le non conformità vanno corrette prima della coibentazione. La documentazione confluisce in un dossier as-built con schede ETA/DoP, certificati dei materiali, report pull-out e serraggi, fotografie dei dettagli, tracciati con quote e check-list firmate. Questo pacchetto, consegnato al committente insieme alle istruzioni di manutenzione, riduce il rischio di contenziosi e accelera le future manutenzioni.

Errori ricorrenti e come evitarli
Molti problemi nascono prima ancora di forare il primo solaio: una lettura frettolosa degli elaborati porta a staffe fuori quota, pendenze sbagliate per le condense e corridoi MEP congestionati. Serve un pre-coordinamento reale con architettura, strutture e impianti elettrici e, in assenza di BIM, un clash check mirato su cavedi, attraversamenti e locali tecnici. Sul fronte ancoraggi, gli errori classici sono fori troppo vicini ai bordi, tasselli scelti senza considerare il supporto, scarsa pulizia del foro nei chimici e coppie non controllate nei meccanici. La prevenzione è semplice: schede di posa del produttore, pulizia corretta, chiave dinamometrica e prove di estrazione a campione nelle zone critiche. In zona sismica bisogna adottare ancoranti con ETA specifica per calcestruzzo fessurato. Altro errore diffuso è trattare staffe e profili come elementi rigidi e unici: pochi ancoraggi sovraccaricati, collari che bloccano dilatazioni, giunti antivibranti montati senza guide e punti fissi di reazione. Il risultato sono rumorosità, rotture e perdite. La regola è alternare punti fissi e guide scorrevoli, inserire loop o giunti dove serve e montare i compensatori correttamente. Acustica e vibrazioni spesso sono affrontate con scorciatoie: niente giunti flessibili su macchina e canali, antivibranti scelti a occhio e non regolati in carico. Si evita dimensionando gli isolatori per frequenza naturale bassa rispetto all’eccitazione, centrando gli appoggi sul baricentro e interponendo inserti tessili su mandata e aspirazione. In esterno, corrosione e ristagni si prevengono con protezioni adeguate, dettagli curati e manutenzione programmata.
