Raffreddatori ad aria compressa: il tubo a vortice e le sue applicazioni HVAC

I raffreddatori ad aria compressa rappresentano una soluzione semplice e compatta per il raffreddamento industriale localizzato. Noti anche come tubi a vortice o tubi di Ranque-Hilsch, generano aria fredda e calda senza parti in movimento né refrigeranti, utilizzando esclusivamente aria compressa.

La storia
L’effetto del tubo a vortice fu osservato per la prima volta intorno al 1933 dal fisico francese Georges Ranque, che notò come l’aria compressa immessa in rotazione in un tubo potesse uscire da un’estremità più fredda e dall’altra più calda. La scoperta venne poi ripresa e approfondita da Rudolph Hilsch nel 1945, contribuendo alla diffusione del nome tubo di Ranque-Hilsch o Vortex Tube. Da allora, il principio è stato studiato in numerosi articoli scientifici e ha trovato applicazione soprattutto nel raffreddamento industriale localizzato. Il fascino di questa tecnologia sta nella sua semplicità: nessun compressore interno, nessun componente soggetto a usura, nessun fluido frigorigeno da gestire.

Principio di funzionamento
Il funzionamento dei raffreddatori ad aria compressa si basa su un vortice indotto generato dall’ingresso tangenziale dell’aria nella camera cilindrica. L’aria, espandendosi e accelerando, si separa in due flussi: uno freddo verso il centro e uno caldo verso la periferia. La quantità di aria che esce dall’estremità calda viene regolata da una valvola di controllo, consentendo di modulare temperatura e portata. In condizioni operative adeguate, il sistema può raggiungere differenze termiche molto elevate. Le temperature ottenibili variano in funzione della pressione di alimentazione, della portata d’aria e della regolazione dell’uscita calda. Questo rende il tubo a vortice interessante per impieghi mirati, ma non per la climatizzazione di ambienti estesi.

Applicazioni pratiche

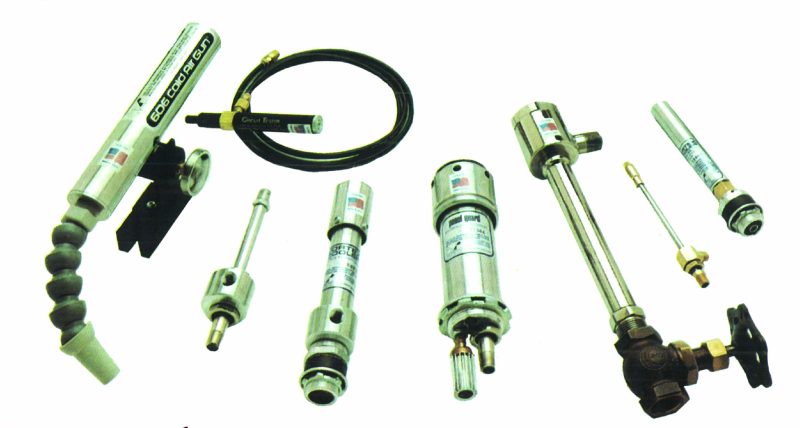

I campi di impiego principali riguardano il raffreddamento di utensili, trapani d’officina, componenti elettronici, quadri elettrici, aghi per macchine da cucire industriali, telecamere in ambienti caldi, parti saldate, tenute e giunti. In molti casi il vantaggio è evidente: assenza di manutenzione, compattezza, resistenza ad acqua, olio e urti, oltre alla disponibilità immediata di aria fredda. Proprio per queste caratteristiche, i raffreddatori ad aria compressa vengono apprezzati dove servono soluzioni robuste e localizzate, in particolare quando si vuole evitare l’uso di emulsioni olio-acqua o di refrigeranti liquidi. Rimane però un limite strutturale: l’energia richiesta per produrre aria compressa è elevata, e questo riduce l’efficienza complessiva del sistema.

Può servire nell’HVAC?
Nel settore HVAC+R il tubo a vortice non può competere con i sistemi tradizionali a compressione meccanica. Il suo coefficiente di prestazione è molto basso rispetto ai climatizzatori convenzionali, quindi non è adatto come soluzione autonoma per il condizionamento degli ambienti. Tuttavia, può avere un ruolo in applicazioni di nicchia, dove contano semplicità, robustezza e assenza di refrigeranti chimici. In questi contesti i raffreddatori ad aria compressa possono diventare una tecnologia complementare, utile in impianti speciali, ambienti ATEX o processi industriali con esigenze localizzate di caldo e freddo.
